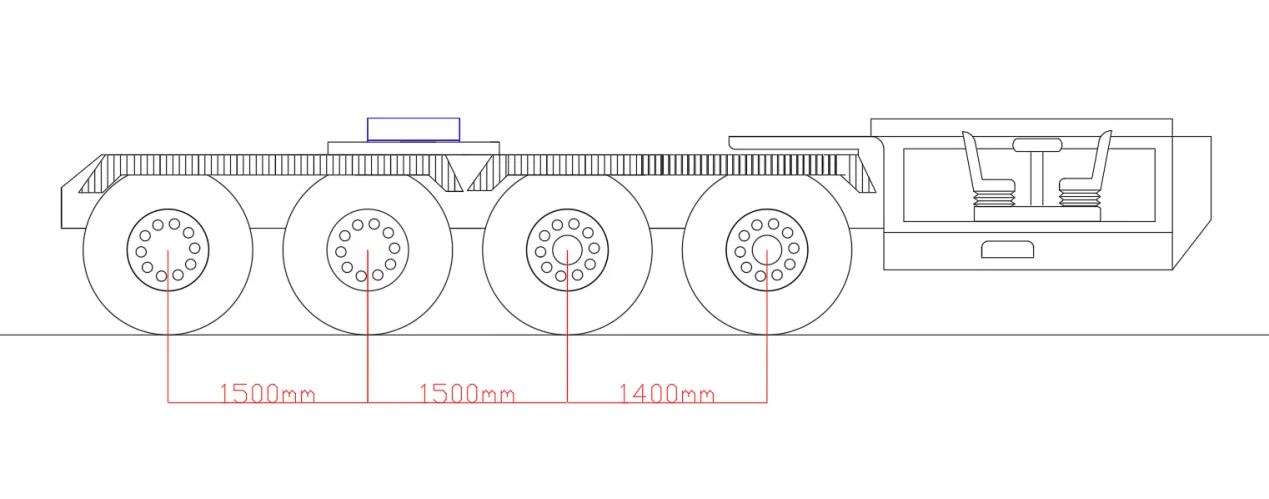

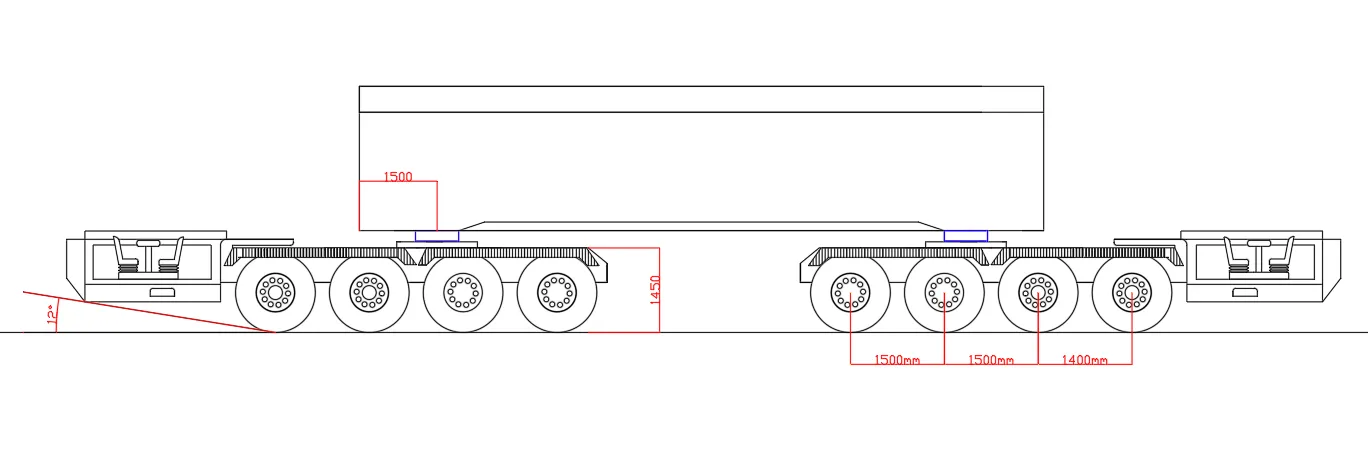

(Lühijoonis)
Iseliikuva Bridge Dolly haagise tehnilised andmed : Dolly trõhutiirus(Pea)
|
Mootor |
|
|
Tüüp |
6 silindrit, vesijahutusvedelik, turboülelaadur |
|
Väljatõrjumine (ml) |
11.596L |
|
Võimsus (KW) |
280 kW |
|
Kaubamärk |
Wei Chai |
|
Käigukast |
|
|
Tüüp |
Tükeldatud tüüp 400T |
|
Hammasrattad |
Käsiraamat |
|
Sisendpöördemoment (N/m) |
2400(N/m)/35000(N/m) |
|
Kaubamärk |
KIIRE (240X) |
|
Käiguarv |
Sobitage silla mikrokiiruse roomekäik |
|
Raam |
|
|
Tüüp |
Kasti tala struktuur |
|
Materjal |
Q355 |
|
Kõrgus (mm) |
450 mm |
|
Tarnib |
XCMG |
|
Teljed |
|
|
Tüüp |
Tugev valuteras |
|
Teljevahe (mm) |
1400/1500/1500 |
|
Ratta rööbastee (mm) |
2204 mm |
|
Ühe telje kandevõime (T) |
35T |
|
Teljeüksused |
4 ühikut |
|
Juhtimine |
|
|
Tüüp |
300T XCMG kraana roolisüsteem |
|
Juhtimine |
Telgede juhtimine |
|
Roolinurga reguleerimine |
Saadaval |
|
Juhtteljed |
Pukseerimistelgede juhtimine |
|
Rehv |
|
|
Tüüp |
1300/25 |
|
Velg |
825-16 |
|
Vedrustus |
|
|
Tüüp |
Vedrud |
|
Pidur |
|
|
Tüüp |
Väljalülitatud pidurisüsteem |
|
Ees/Tagumine |
Trumm |
|
Ees/Tagumine |
Kõik sillad piduriga |
|
Pidurirõhk (Mpa) |
8 MPa |
|
Mõõtmed |
|
|
Kõrgus (mm) |
1430 mm |
|
Laius (mm) |
2990 mm |
|
Pikkus (mm) |
8500 mm |
|
Taara kaal (T) |
16T |
|
Esitus |
|
|
Min. Kiirus (m/min) |
2,7 m/min |
|
Max kiirus (km/h) |
50 km/h |
|
Laadimiskiirus (km/h) |
30 km/h |
|
Pöörderaadius (m) |
18m |
|
Suure koormuse kohanemisvõime pikisuunalise kaldega |
10% |
|
Suure koormuse kohanemisvõime kallakuga |
3.50% |
|
Peanukk Max.Payload |
110T |
|
Emissioon |
|
|
Heitkoguste standard |
Euro III |
Iseliikuva silla nukuhaagise spetsifikatsioonifications Dolly Trailer ( Tail )
|
ENGINe |
|
|
MootorTüüp |
4 taktiline |
|
Võimsus(KW) |
12.13KW |
|
Raam |
|
|
Tüüp |
Keevitatud tala struktuur |
|
Tala üksus |
6 ühikut kaugtuled |
|
Materjal |
Q355 |
|
Kõrgus(mm) |
320Mm |
|
Teljed |
|
|
Tüüp |
ORVC |
|
Teljevahe(mm) |
1400/1500/1500 |
|
Rattarada(mm) |
2180Mm |
|
Ühe telje kandevõime (T) |
35T |
|
Teljeüksus |
4 ühikut |
|
Roolisüsteem |
|
|
Tüüp |
Hüdrauliline roolisüsteem |
|
Roolitüüp |
Telgede juhtimine |
|
Rooliseade |
Kaheteljeline juhtimine |
|
Rehv |
|
|
Tüüp |
1200/20 |
|
Velg |
825-16 |
|
Vedrustus |
|
|
Tüüp |
Liigendvedrustus |
|
Pidur |
|
|
Tüüp |
Õhkpidurisüsteem |
|
Ees/Tagumine |
Trumm |
|
Ees/Tagumine |
Kõik sillad piduriga |
|
Piduri rõhk(Mpa) |
8 MPa |
|
Mõõtmed |
|
|
Kõrgus(mm) |
1430mm |
|
Laius(mm) |
2850Mm |
|
Pikkus(mm) |
6100 mm |
|
Taara kaal(T) |
8T |
|
Tail Dolly kasulik koormus ( T ) |
110T |
Iseliikuv Bridge Dolly haagise pidurisüsteem
Pidurisüsteem võtab kasutusele Wanani kaubamärgi pidurisüsteemi ja selle pidurdusteekond on 2 m 30 km/h koormamata kiirusel, mis jääb Hiina suuremahuliste transpordiseadmete standardvahemikku.

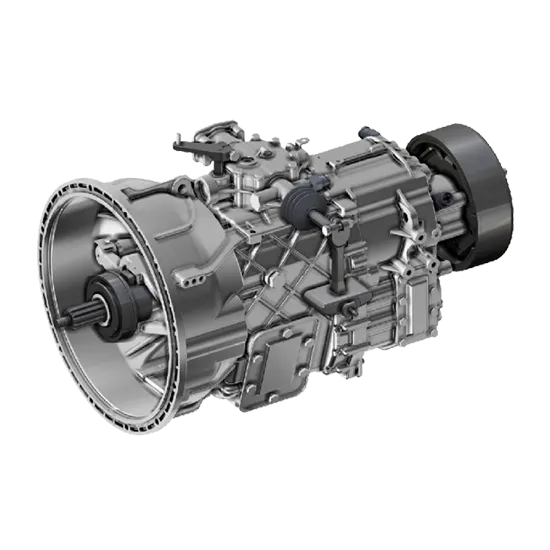

Iseliikuv Bridge Dolly Trailer ülekandesüsteem
|
Tüüp |
10JSD180 |
Kaubamärk |
KIIRE |
|
seeria |
10 käiku |
Hammasrattad |
10 käiku |
|
Lüliti tüüp: |
Käsiraamat |
Edasikäik |
10 |
|
Tagurpidikäik |
10 |
Lüliti tüüp: |
Käsiraamat |
|
Maksimaalne sisendpöördemoment: |
2400N.m |
Nimetatud pöörete arv minutis: |
2600 pööret minutis |
|
Sünkroniseerija |
- |
1. käiguarv: |
14.86 |
|
2. käiguarv: |
11.02 |
3. käiguarv: |
8.07 |
|
4. käiguarv: |
6.02 |
5. käiguarv: |
4.46 |
|
6. käiguarv: |
3.33 |
7. käiguarv: |
2.47 |
|
8. käiguarv: |
1.81 |
9. käiguarv: |
1.35 |
|
10. käiguarv: |
1 |
Tagurpidi 1 käiguarv: |
14.24 |
|
Tagurpidi 2 käiguarv: |
3.19 |
Käigukasti kaal |
325 kg |
|
Õli mahutavus |
14.5L |
Toimingu tüüp: |
Saab juhtida ühe või topeltkangiga |
*Lisatud ülimadala kiirusega abikast (sõltumatult arendatud toode): aeglaseim kiirus on 3-5m/min, maksimaalne pöördemoment on 350000*m

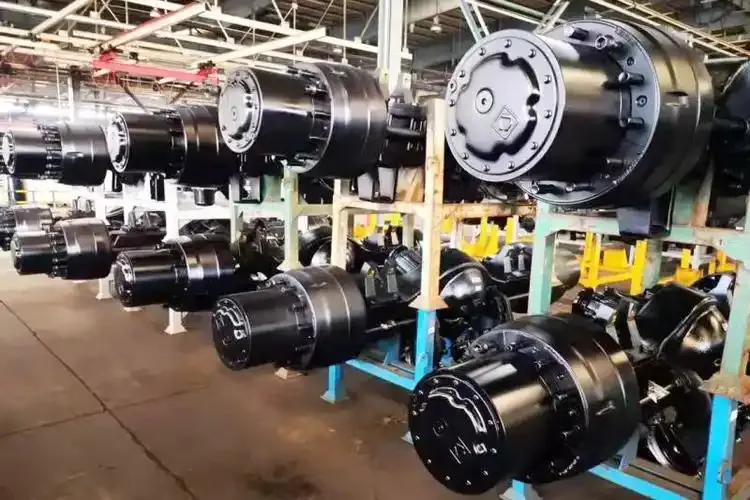

Iseliikuv Bridge Dolly treilerKandesüsteem:

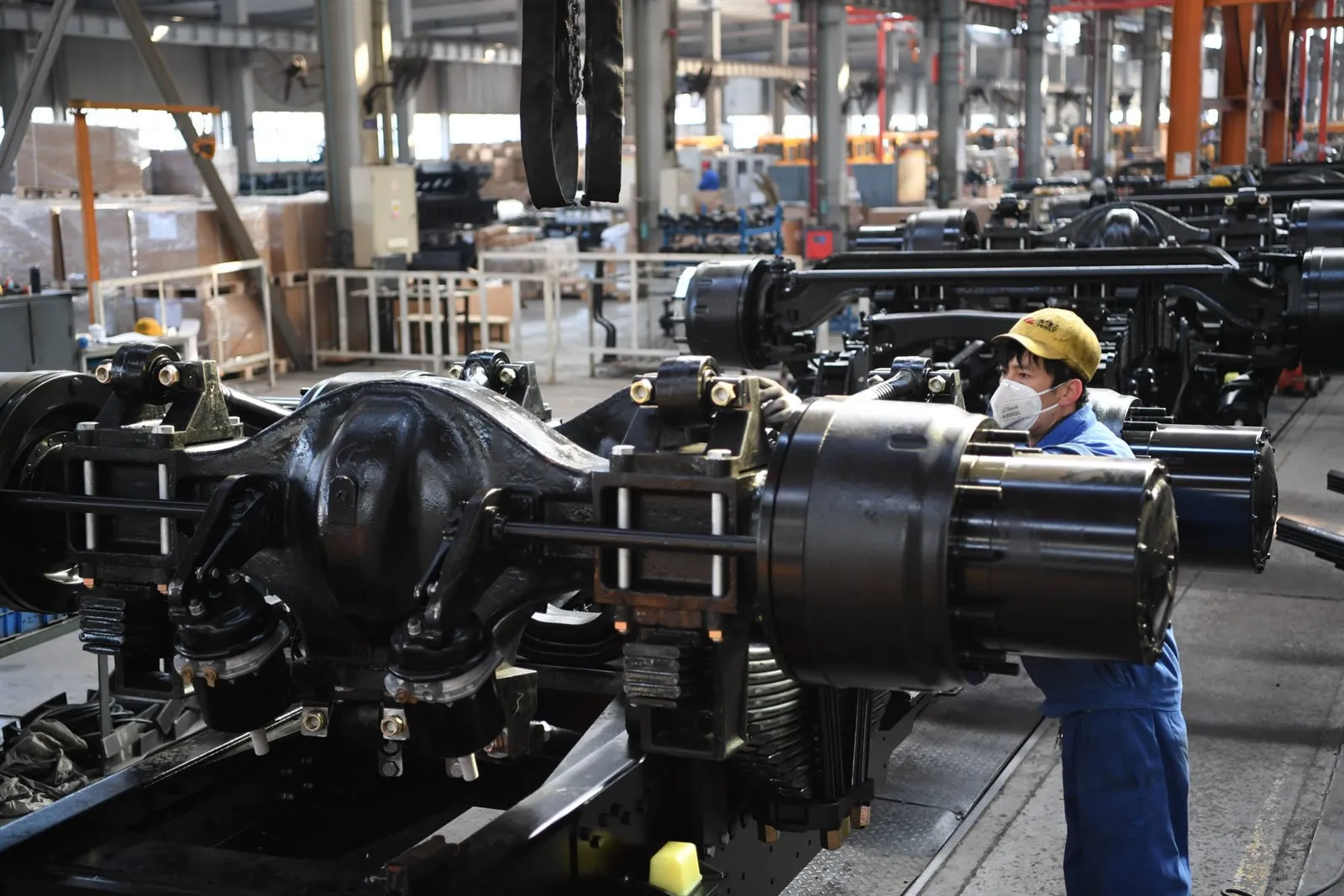

(1). Telg võtab vastu XCMG / Pengxiangi kaevandustelje parameetrid järgmiselt:
(2). Veotelje nimikoormus (t): 2*35
(3). Kiiruse suhe: 10,723, 11,70, 12,87, 14,298, 16,086
(4). Pidurite spetsifikatsioon (mm): 500*240
(5). Ratta paigaldusviis: rehvipolt 12-M24*1,5, sammuringi läbimõõt: 425
Iseliikuv Bridge Dolly treilerSuunasild
Roolinurk: 33,5 kraadi
Nimetatud teljekoormus (t): 2*25
Struktuur ja funktsionaalsed eelisedmeie Dolly treiler:

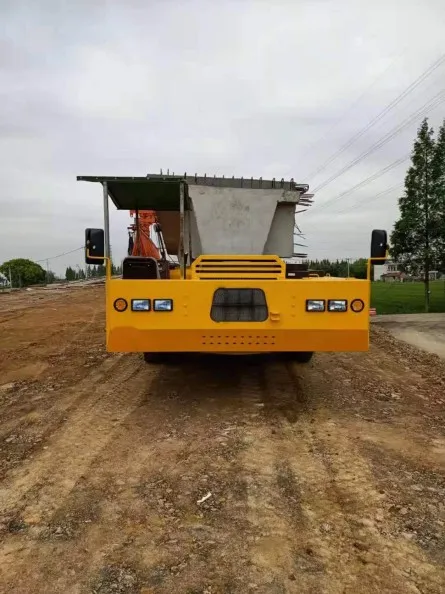

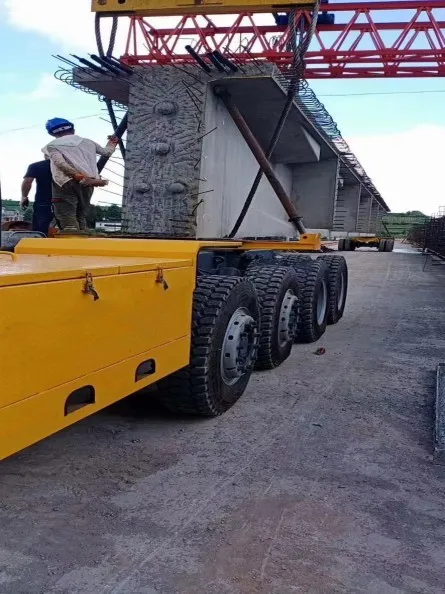

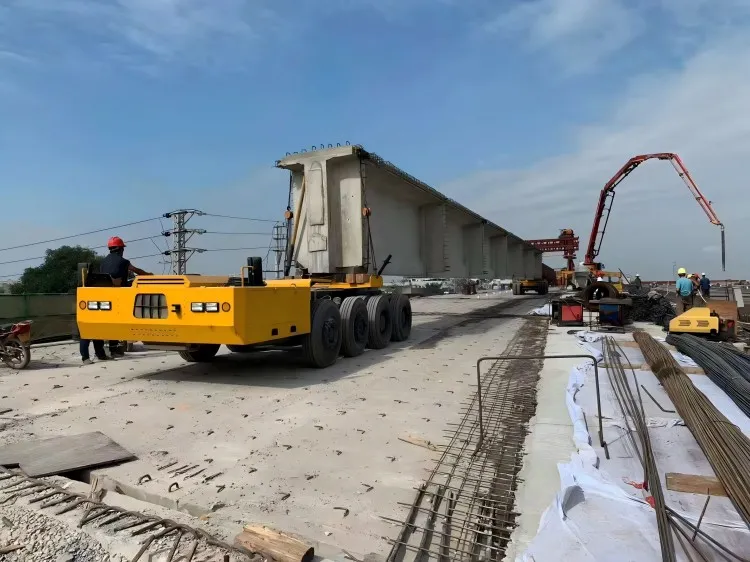

Toote lõplik vaade
1. Meie tehase Dolly Trailer võtab kasutusele auto roolisüsteemi ja õhkpidurisüsteemi. Tala, telg ja roolisüsteem on kõik toodetud XCMG poolt ning kõik osad on garanteeritud täiesti uued ja täieliku kvaliteedi tagamisega.
2. Auto täisvedrustus võib tõhusalt vähendada tee mõju sõidukile ja talaplaadile.
3. Telg on suure pidurdustäpsusega integreeritud valatud terassild.
4. Meie tehase seadmete kõigil telgedel on pidurid ja auto õhkpidurisüsteem suudab tõhusalt tagada pidurdamise, kui õhuring on kahjustatud.
