LPG on üks naftatoodetest, lühend sõnast Liquefied Petroleum Gas.
See on värvitu ja lenduv gaas, mida toodetakse nafta- ja gaasiväljade kaevandamisel, nafta rafineerimistehastes ja etüleenitehastes. Seda kasutatakse peamiselt sellistes tööstusharudes nagu autod, linnagaas, värviliste metallide sulatamine ja metallide lõikamine.
LPG põhikomponendid on propaan ja butaan, vähesel määral olefiine. Veeldatud naftagaasi hoitakse hoiupaagis vedelas olekus sobiva rõhu all ja seda kasutatakse sageli toiduvalmistamise kütusena, mis on meil sageli kasutatav vedelgaas.
Oriental Vehicles International Co., Limitedil on rikkalik ja rikkalik kogemus 25 m³ kuni 75 m³ LPG-poolhaagiste projekteerimisel ja valmistamisel, mis vastavad Euroopa ja Ameerika rahvusvahelistele standarditele.
TOOTE ANDMED
|
Paagi korpus |
|
|
Kuju |
Silindriline paagi kuju |
|
Materjal |
SA537CL1 |
|
Funktsioon |
LPG transport; Keemiliste materjalide transport |
|
Kogumaht (m³) |
61.9 m³ |
|
Kaal |
|
|
Kasulik koormus |
27 575 kg |
|
Tühimass |
20 985 kg |
|
Brutokaal |
48 560 kg |
|
Spetsifikatsioon |
|
|
Mõõdud (P*L*K) |
13493*2561*4000mm |
|
Kest korpus |
18 mm paksune teras |
|
Peaplaat |
10 mm paksune teras |
|
Disaini temperatuur |
-40 kraadi ~ 50 kraadi |
|
Disaini rõhk |
2,06 MPa |
|
Korrosioonitoetus |
1,5 mm |
|
Tulekustuti |
1 |
|
Kaitseklapp |
2 tk (vastavalt kliendi soovile) |
|
Tühjendusventiil |
3 tk (vastavalt kliendi soovile) |
|
Tühjendustoru |
4" õmblusteta terastoru |
|
Kütuse täitmise püstol |
1 tk |
|
Sektsioon |
1 (Kliendi nõudmisel) |
|
Tekkiv lõikeventiil |
PN2,5 Mpa Vedelfaas DN 50; Gaasifaas DN 25 |
|
Ohutu ventiil |
PN2,5 Mpa DN80 |
|
Šassii |
|
|
Kaugtuli |
Keevitusdisain, Q345 süsinikteras |
|
Telje number |
3 |
|
Telje raskuskoormus |
25 tonni |
|
Telje mark |
FUWA tugevdada telge |
|
Kuninganõel |
JOST kaubamärk, 2" või 3,5" |
|
Telik |
JOST kaubamärgiga kahekäiguline, käsitsi juhitav, raskeveokite telik 28 T |
|
Terasest vedru |
10 tükki laiusega 13 mm |
|
Vedrustus |
Paksem (raam 8 mm paksune) |
|
Pidurisüsteem |
Kahe õhuliiniga surupidurisüsteem koos WABCO RE6 releeklapiga |
|
Pidurikamber |
6 tükki |
|
Rehv ja velg |
|
|
Rehv |
12.00R22.5 12 Tükki (kolmnurga kaubamärk) |
|
Velg |
9.0 12 tükki |
|
Varurehvikandjad |
1 tükk |
|
Tööriistade kast |
Üks standardne tööriistakast |
|
Elektriline |
|
|
Pinge |
24V |
|
Mahuti |
7 viisi |
|
Valgus |
|
|
Külgmised gabariidituled |
LED tüüp |
|
Tarnetingimused |
Kaks korda vahapihustage enne saatmist. Ro-ro laev või puistlastilaev. |
|
teised |
|
|
Märgistus |
Vastavalt ostja soovile |
|
Värv |
Tehase standard ja värv vastavalt ostja soovile |

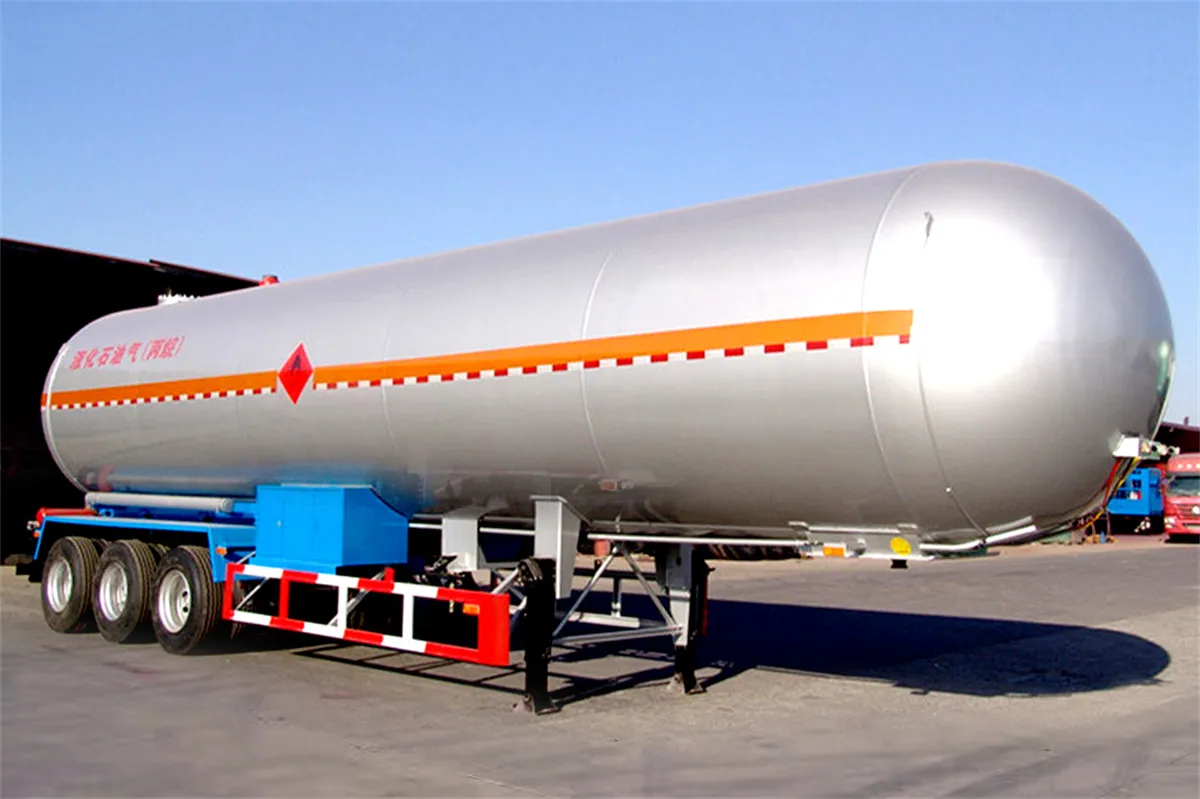

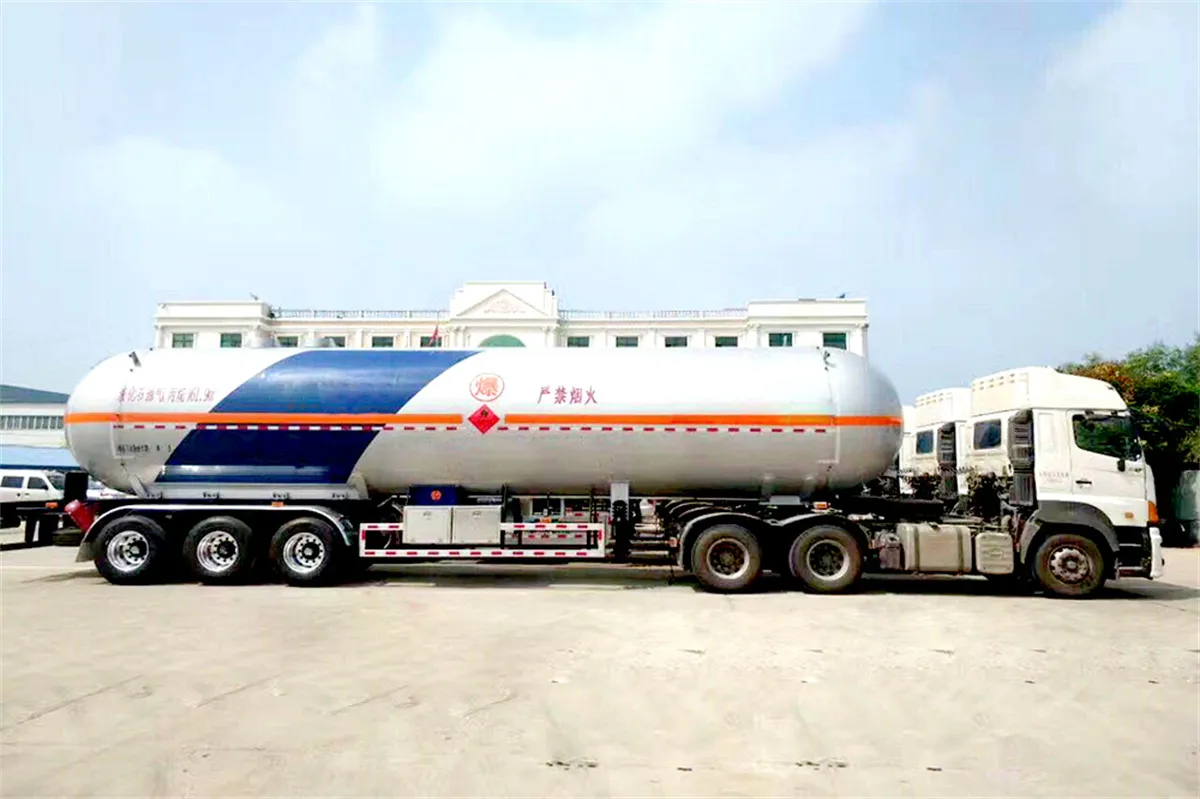

Meie LPG paakauto poolhaagis eelisavaldus
• Meie tankeri paak on varustatud kaevude, kaitseklappide, vedelikutaseme näidikute, redelite ja platvormidega.
• Tanki kere on varustatud lainevastaste vaheseintega.
• Klapikarbis on manomeetrid, termomeetrid, vooluhulgamõõturid, vedel- ja gaasifaasiventiilid.
• Vedelfaasi toru ja gaasifaasi toru väljalaskeavale paigaldatakse ülevooluklapid ja avariisulgurid.
• Raami tagumine osa on kokkupõrke vältimiseks varustatud puhverseadmega.
• Paakauto gaasipaagi põhi on varustatud antistaatilise maandusketiga ning paakauto kuivpulberkustutiga ning tähistatud ilutulestiku keelumärgiga.
Tootmisaeg: 35 päeva
Tollivormistus: 2 päeva
Muud:
- 3 paari piduriklotse antakse tasuta
- 1 varurehv
- Tööriistade komplekt
- Tulekustuti
Ülaltoodud osad antakse meile tellimuse esitamisel tasuta.
Uus haagis vahatatakse kaks korda enne pardale saatmist.
ASME STANDARDI SPETSIFIKATSIOONIDE TABEL
|
Mahutavus |
38.3m3 |
42m3 |
47.5m3 |
50m3 |
55m3 |
61.9m3 |
|
Kasulik koormus |
18000 kg |
20400 kg |
23000 kg |
Kaal 23375 kg |
Kaal 25710 kg |
Kaal 27575 kg |
|
Tühimass |
11900 kg |
11900 kg |
14000 kg |
15225 kg |
Kaal 16790 kg |
20985 kg |
|
Sõiduki täismass |
29900 kg |
32300 kg |
37000 kg |
38600 kg |
42500 kg |
48560 kg |
|
Mõõtmed (P*L*K) |
10470*2550*3920mm |
11850 * 2500 * 3850 mm |
13137*2500*3850mm |
13097*2500*4000mm |
14297*2500*4000mm |
13493*2561*4000mm |
|
Disaini rõhk |
1,724 MPa |
1,61 MPa |
1,724 MPa |
1,724 MPa |
1,724 MPa |
2,06 MPa |
|
Disaini temperatuur |
51.7ºC |
50ºC |
-23.3~51.7ºC |
50ºC |
50ºC |
55ºC |
|
Korrosioonitoetus |
0mm |
1 mm |
0mm |
0mm |
0mm |
1,5 mm |
|
Kesta materjal |
SA612M |
SA612M |
SA612M |
SA612M |
SA612M |
SA537CL1 |
|
Pea materjal |
SA612M |
SA612M |
SA612M |
SA612M |
SA612M |
SA537CL1 |
|
Kesta paksus |
12,5 mm |
9 mm |
12 mm |
12,5 mm |
14 mm |
18 mm |
|
Pea paksus |
8 mm |
10 mm |
8 mm |
8 mm |
8 mm |
10 mm |
